Banana Pi M3: 8 Kerne, 2 GByte RAM und Bluetooth

Geschrieben von Tony

Der Banana Pi ist neben dem britischen Raspberry Pi mittlerweile einer der populärsten Einplatinencomputer. Der Banana Pi im „normalen“ Modell M1, sowie der Banana Pro sind vorallem durch die SATA-Schnittstelle für Festplatten unter den Anwendern sehr beliebt. Ähnlich wie beim Raspberry Pi, wurde der Banana Pi schon das ein oder andere mal überarbeitet, sodass die Varianten Banana Pi M1 Plus und das Quad Core Board BPi M2 verfügbar sind.

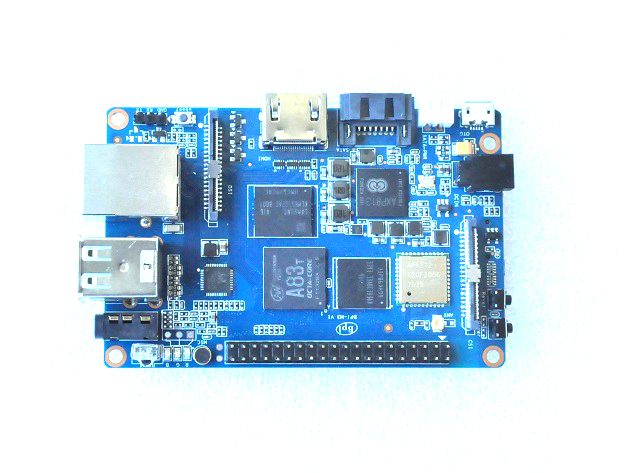

Mit dem Banana Pi M3 veröffentlichen die Entwickler ein weiteres leistungsstarkes Board. Der Banana Pi M3 bringt neben mehr Prozessorkernen eine SATA-Schnittstelle mit, sowie diverse Möglichkeiten im Bereich der Konnektivität. Im Folgenden werden die technischen Spezifikationen des Banana Pi M3 näher betrachtet.

Hardware

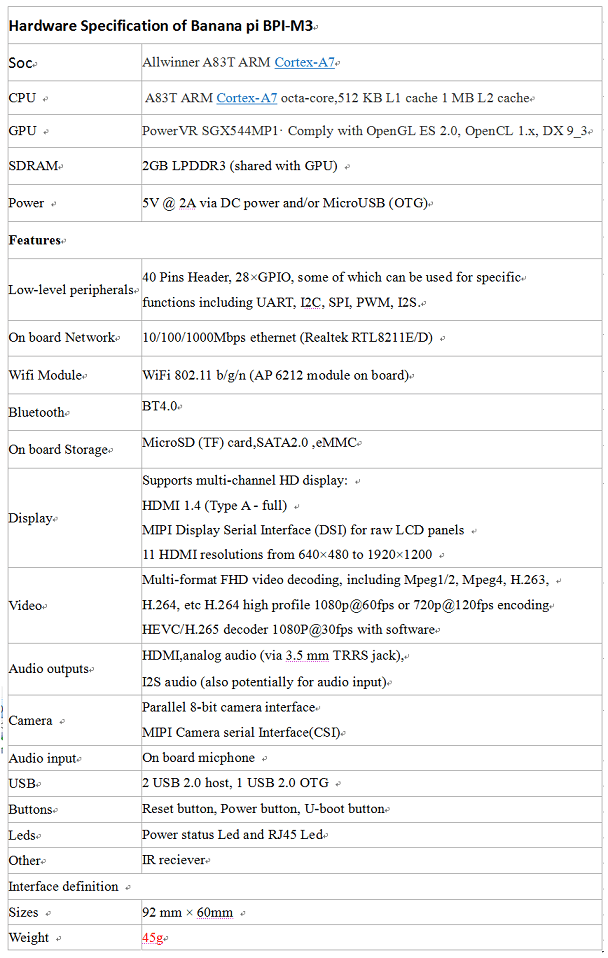

Der Banana Pi M3 verfügt über das System-on-Chip (SoC) Allwinner A83T ARM Cortex-A7. Der SoC umfasst den einen den 8-Kern Prozessor A83T ARM Cortex-A7 Octa-Core mit einem Takt von 2 GHz und als Grafikeinheit die PowerVR SGX544MP1. Die GPU unterstützt unteranderem die Technologien OpenGL ES 2.0 und OpenCL 1.x. Weiterhin ist der Einplatinencomputer mit 2 GByte DDR3 Arbeitsspeicher ausgestattet. Mit diesen Spezifikationen liegt der Banana Pi M3 deutlich über dem Raspberry Pi 2 Modell B oder ähnlichen Boards und bringt jede Menge Leistung mit.

Anschlussmöglichkeiten und Konnektivität

In Sachen Anschlussmöglichkeiten verfügt der Banana Pi M3 über 40 GPIO Pins. Die Pins unterstützen dabei Schnittstellen wie UART, I2C, SPI, PWM und I2S. Weiterhin verfügt das Board über zwei USB 2.0 und einen MicroUSB OTG Anschluss. Damit stehen im Vergleich zum Raspberry Pi der zweiten Generation 2 USB Ports weniger zu Verfügung.

Über einen HDMI-Anschluss kann ein Monitor angeschlossen werden. Außerdem stellt das Board eine DSI-Schnittstelle für Displays, als auch ein 8-Bit Serial Camera Interface (CSI) für ein Kameramodul bereit. Die HDMI-Schnittstelle, beziehungsweise der Video-Decoder unterstützt dabei den Codec Mpeg1/2, Mpeg4, H.263/264 und HEVC/H.265.

Der Sound kann über HDMI oder über eine 3.5 mm Audioklinke zugänglich gemacht werden. Als Audioeingang ist ein Mikrofon On Board installiert. Außerdem kann die I2S Schnittstelle der GPIO-Pins für die Audioverarbeitung genutzt werden. Damit sind die Anschlussmöglichkeiten im Vergleich zu Vorgängermodellen oder dem Raspberry Pi gleich.

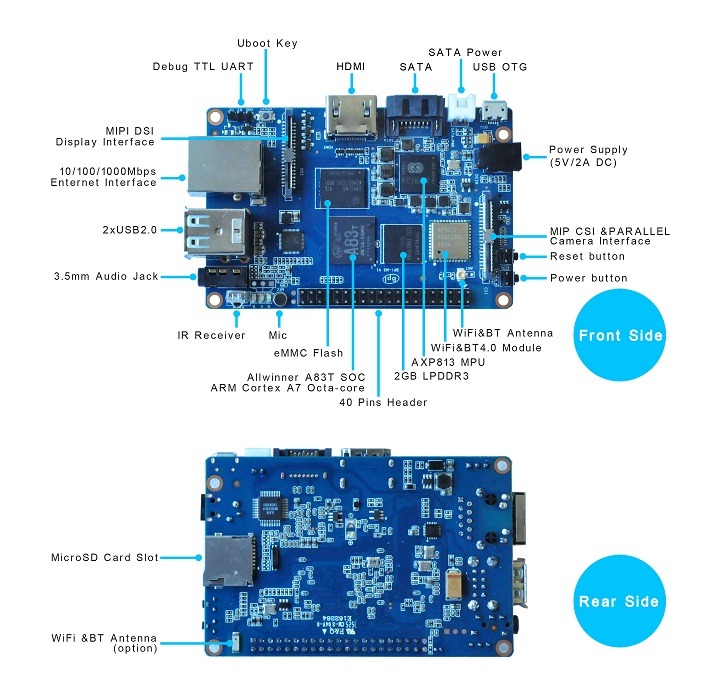

Banana Pi M3 Front- / Rückansicht

Banana Pi M3 Front- / Rückansicht

Im Bereich Konnektivität verfügt das M3-Modell über eine 10/100/1000 MBit Ethernet Netzwerkschnittstelle (Realtek RTL8211E/D). Diese ist bei den vorangehenden Modellen ebenfalls schon vorzufinden. Weiterhin verfügt das Board über ein WiFi-Modul On Board nach dem Standard 802.11 b/g/n (AP6212). Durch den integrierten WLAN-Chip ist dementsprechend kein WLAN-Stick notwendig um die drahtlose Netzwerktechnologie zu nutzen. Neu hinzu kommt ein Bluetooth Modul On Board, welches Bluetooth der vierten Version unterstützt. Der bisherige Infrarot-Empfänger ist erhalten geblieben.

Für das Betriebssystem steht auf der Platine eine MicroSD-Kartenslot bereit. Weiterhin verfügt das Board über eine SATA 2.0 Schnittstelle, als auch ein eMMC-Modul. Gerade die Festplattenschnittstelle wird hier zur Freude der Anwender sein: Nachdem die SATA-Schnittstelle im normalen Banana Pi vorhanden war, wurde diese im Modell M2 leider nicht untergebracht.

Versorgt wird der Banana Pi M3 über eine DC Buchse oder über den MicroUSB OTG Port. Die technischen Spezifaktionen geben dabei eine Versorgung von 5 Volt mit 2 Ampere an. Weitere Daten zur Leistungsaufnahme sind an dieser Stelle noch unbekannt. Mit Abmessungen von 92 mm x 60 mm ist der Banana Pi M3 gleich groß wie seine Vorgänger.

Preis und Verfügbarkeit

Bisher sind noch keine Informationen darüber bekannt, wie viel das Board kosten wird, beziehungsweise wann es bei deutschen oder internationalen Händlern verfügbar sein wird. Preislich ist zu erwarten, dass sich die Anschaffungskosten im oberen Preissegment des bisherigen Kaufpreises eines normalen Banana Pis ansiedeln werden.

Fazit

Der Banana Pi M3 ist ein sehr vielversprechendes Board mit sehr viel Leistung. Durch den 8-Kern-Prozessor in Verbindung mit 2 GByte DDR3 RAM lässt das Board sehr viel Spielraum für rechen- und ressourcenintensive Anwendungen. In Sachen Anschlussmöglichkeiten bietet das Board zur Freude der Anwender „wieder“ eine SATA-Schnittstelle. Diese war bereits beim Modell M1 vorhanden, aber beim Quad Core Modell M2 nicht. Eine weitere Neuheit ist das Bluetooth Modul On Board: Dadurch stehen auf dem Banana Pi M3 diverse Möglichkeiten zur Konnektivität bereit. Weiterhin bedeutet das, dass WLAN-Sticks oder Bluetooth Sticks nicht notwendig sind und dadurch die 2 USB 2.0 Ports eigentlich ausreichen.

Banana Pi M3 im Vergleich

 Banana Pi M1Banana Pi M3Raspberry Pi 2 Modell B
SoCAllwinner A20Allwinner A83TBroadcom BCM2836
ProzessorA20 ARM Cortex-A7 Dual-Core , 1 GHzA83T ARM Cortex-A7 Octa Core, 2 GHzARM Cortex-A7 Quad Core, 900 MHz
GrafikMali-400MP2-GPUPowerVR SGX544MP1Broadcom Dual Core VideoCore IV
Arbeitsspeicher1GB DDR32 GB DDR31GB DDR3 SDRAM
Stromversorgung5 V MicroUSB5 V DC Jack / MicroUSB OTG5 V Micro USB
AudioHDMI, 3,5 mm Klinke, Mikrofon On BoardHDMI, 3,5 mm Klinke, Mikrofon On BoardHDMI, 3,5 mm Klinke
VideoausgabeHDMI, Composite VideoHDMIHDMI, Composite Video via 3,5 mm Klinke
USB 2.0
Anschlüsse
224
OTG Micro USB Anschlüsse11-
Netzwerk10/100/1000 MBit Ethernet10/100/1000 MBit Ethernet

WLAN 802.11b/g/n
10/100 MBit Ethernet
BluetoothNeinJaNein
Speicherkartenslot BetriebssystemSDmicroSDmicroSD
SATAJaJaNein
Infrarot EmpfängerJaJaNein
GPIO und Schnittstellen26 GPIO Pins, UART, I2C, SPI, CAN-Bus, ADC, PWM

CSI, DSI
40 GPIO Pins, SPI, I2C, UART, I2S, 3 Pins UART TTL Debug

CSI, DSI
40 GPIO Pins, UART, I2C, SPI, PWM, CAN, I2S

CSI, DSI
